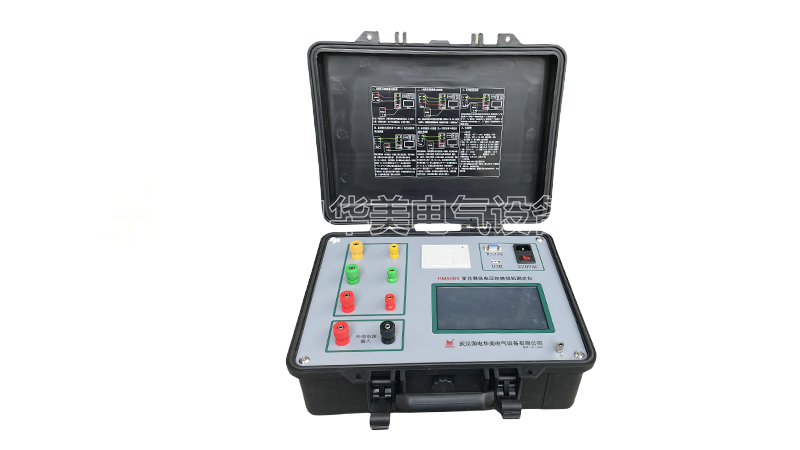

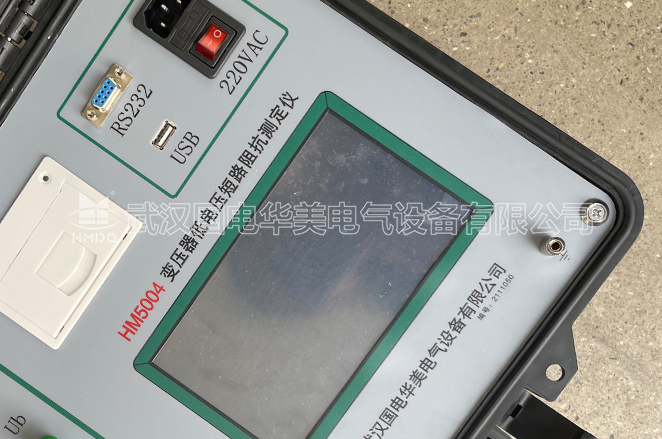

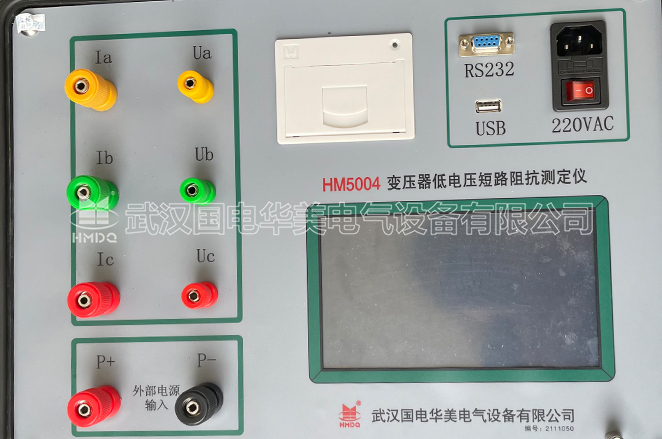

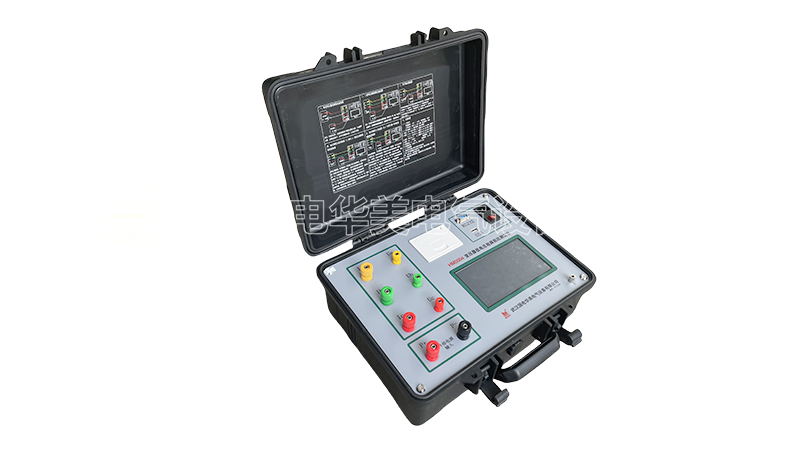

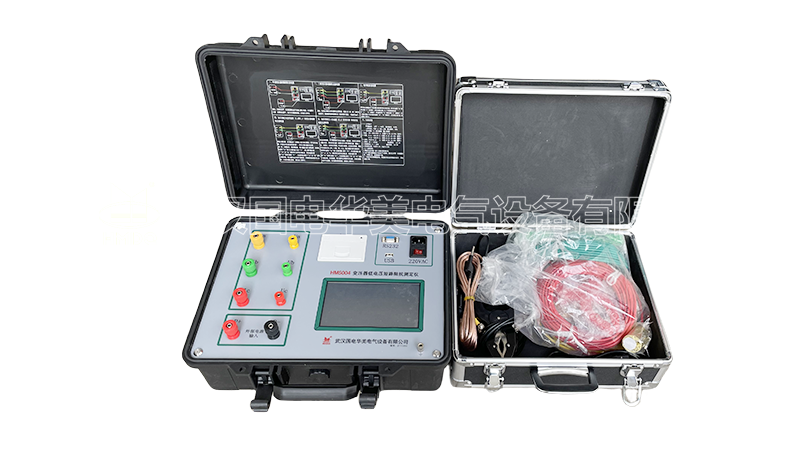

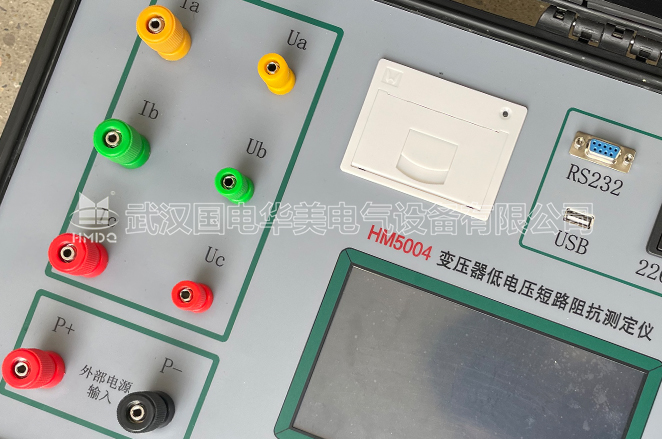

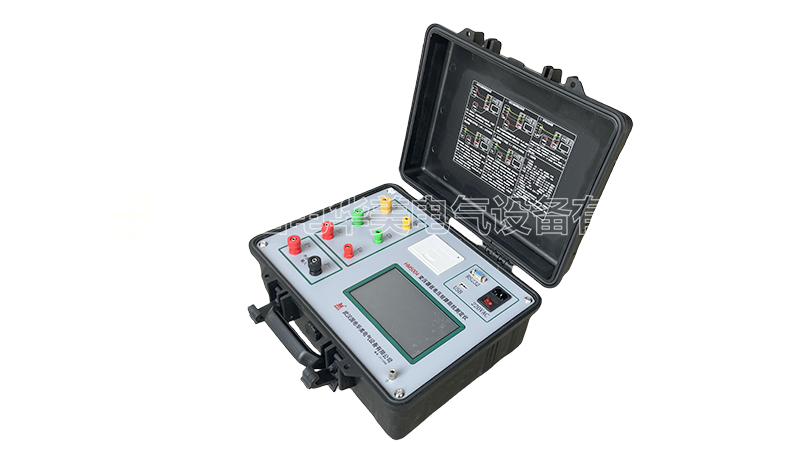

HM5004 變壓器短路阻抗測試儀

產品簡介

低電壓短路阻抗試驗是鑒定變壓器在運輸或安裝時受到機械力撞擊或運行中受到短路電流沖擊，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否進行解體檢查的依據之一。

低電壓短路阻抗測試儀適用于電力變壓器（單相或三相）出廠、交接、預試以及大修的低電壓阻抗測試，是檢查變壓器有無繞組變形的快速測試儀器。

功能特點

儀器具有單相阻抗、三相阻抗、零序阻抗（星型帶中性點）測量以及空、負載測量功能。
儀器具有兩種電源模式：內部電源和外接單相調壓器。
儀器的電壓、電流測試量程寬，精度高。
采用7.0英寸觸摸屏，操作簡便。
內置大容量非易失性存儲器，可存儲160組數據。
內置高速微型熱敏打印機，可打印測量數據。
內置高精度時鐘，實時顯示時間。
具有U盤存儲功能。

技術參數

電壓量程	15V ～ 500V（可PT擴展），精度：±(讀數×0.2% ＋0.05%(量程))
電流量程	0.5A～ 15A（內部），精度：±(讀數×0.2% ＋0.05%(量程))
	0.5A～ 50A（外部）（可CT擴展），精度：±(讀數×0.2% ＋0.05%(量程))
阻抗量程	0～100%
功率因數	0.02 ＜ cosΦ ＜0.1，精度：±(讀數×1.0% ＋0.05%(量程))
	cosΦ ≥0.1，精度：±(讀數×0.5% ＋0.05%(量程))
頻率測量	45～65Hz
分辨率	5位有效數字
主機尺寸	405×330×180mm³
主機重量	9.5kg
使用條件
環境溫度	－10℃～50℃
環境濕度	≤85℅RH
工作電源	AC220V ±10%

參考標準

GB1094.5-2003，IEC60076-5:2000
