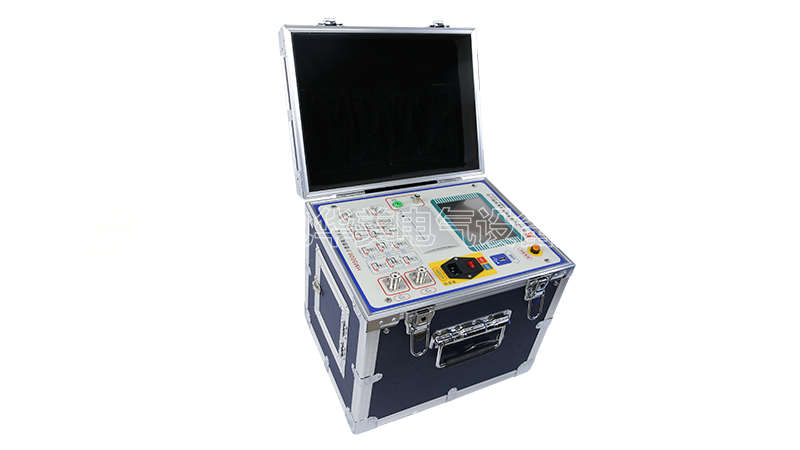

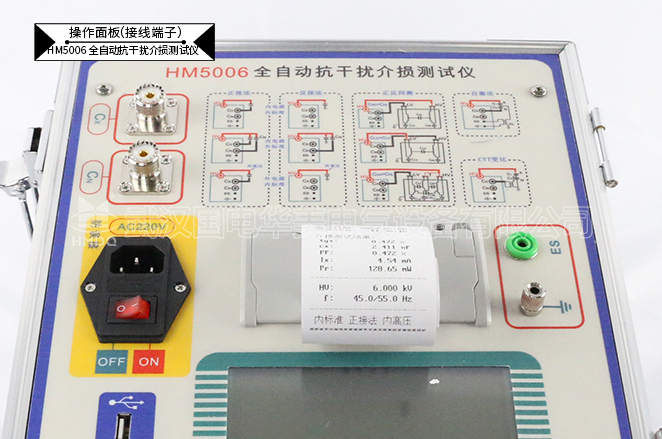

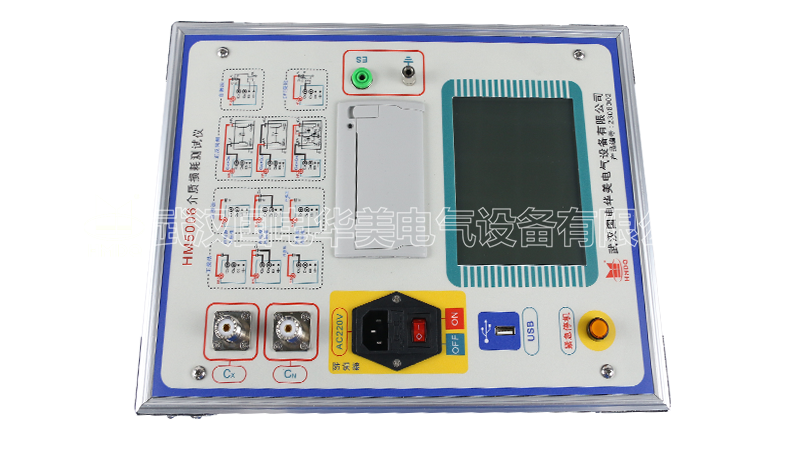

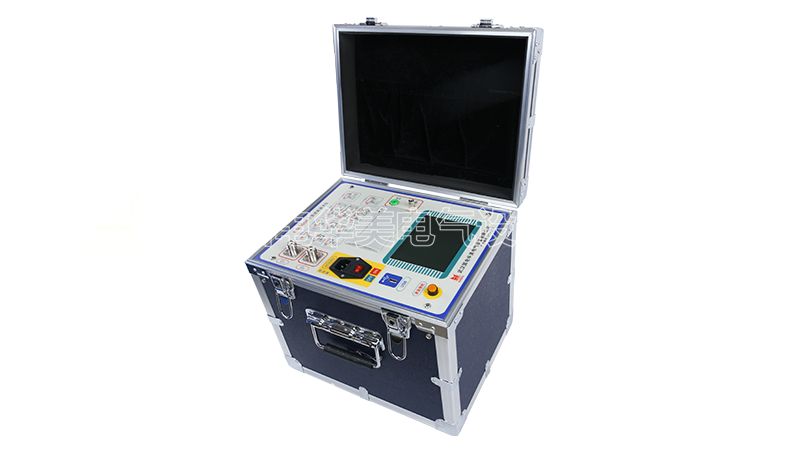

HM5006 全自動抗干擾異頻介質損耗測試儀

產品簡介

介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
本儀器采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。

功能特點

具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ
具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
具有外施電壓和外加CN的測量功能
儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量
采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據
過流保護功能，在試品短路或擊穿時儀器不受損壞
內附標準電容和高壓電源，便于現場測試，減少現場接線

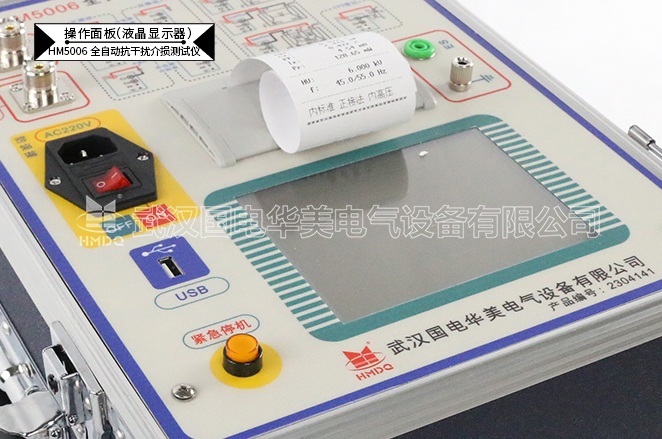

儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作

技術參數

準確度	Cx：±(讀數×1%+1pF)
準確度	tgδ：±(讀數×1%+0.00040)
抗干擾指標	變頻抗干擾,在 200%干擾下仍能達到上述準確度
電容量范圍	內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
	外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
	分辨率：最高 0.001pF,4位有效數字
tgδ范圍	不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
試驗電流范圍	10μA～5A
內施高壓	設定電壓范圍：0.5～10kV
	最大輸出電流：200mA
	升降壓方式：連續平滑調節
	電壓精度：±(1.5%×讀數+10V)
外施高壓	正接線時最大試驗電流1A，工頻或變頻40～70Hz
外施高壓	反接線時最大試驗電流1A/10kV，工頻或變頻40～70Hz
CVT自激發低壓輸出	輸出電壓3～50V,輸出電流3～30A
測量時間	約40s與測量方式有關
輸入電源	180V～270VAC,50Hz/60Hz±1%,市電或發電機供電
環境濕度	-10℃～50℃
相對濕度	＜90%
外形尺寸	435×340×340mm²
重量	31kg（不含線包）

參考標準

DL/T 962-2005，DL/T 474.3-2018
