項目背景

　　海拔3500米特高壓輸變電工程甘孜站1000kV變壓器感應耐壓及局放試驗裝置項目是由四川電力科學研究院承接，委托武漢國電華美電氣設備有限公司研發生產的國家級重點特高壓試驗項目。

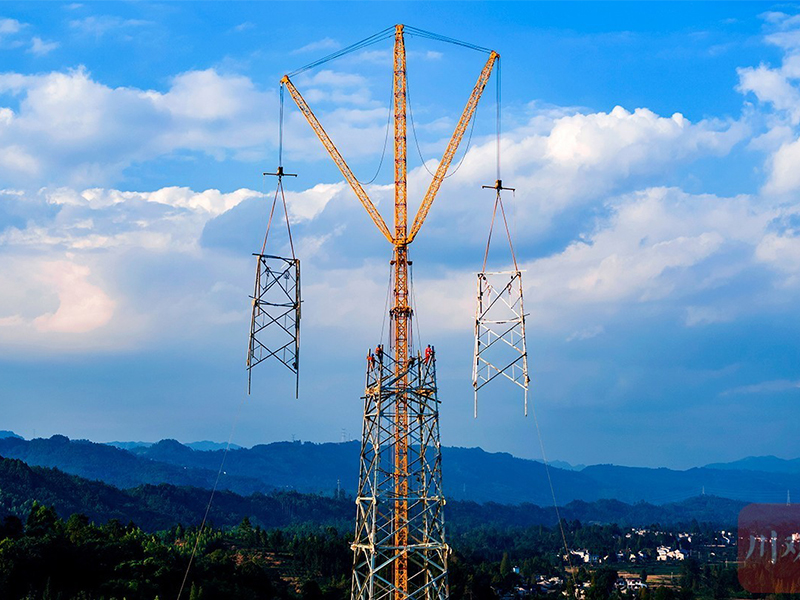

　　甘孜1000千伏特高壓變電站為川渝1000千伏特高壓交流工程新建4座1000千伏特高壓變電站的起點站，是四川省內建設的首批1000千伏變電站之一。工程于2022年9月開工建設，目前已基本完成土建工程，項目進展順利，預計2025年夏季高峰前投運。工程建成后，我國西南電網的主網架電壓等級將從500千伏提升至1000千伏，每年將輸送清潔電能超350億度，可有力滿足電源多元開發送出需要，有效承接來自西北、西藏等地電能，大幅提升成渝地區雙城經濟圈的整體電力保障能力。對構建清潔低碳、安全高效的能源體系，保障區域能源安全，具有重要意義。 　　技術難題

　　高海拔地區特高壓變壓器試驗的技術難題包括以下幾個方面：

　　高海拔環境下空氣稀薄：高海拔地區的空氣密度相對較低，容易導致放電現象減弱或失真。因此，需要針對高海拔環境進行合理的試驗參數調整和設備設計，以保證試驗結果的準確性。

　　高海拔環境下電介質強度降低：高海拔地區的大氣壓力相對較低，導致電介質的擊穿電壓降低。特高壓變壓器的局部放電試驗需要在設定的電壓條件下進行，因此需要對試驗電壓進行適當?shù)男Ｕ?，以確保試驗結果的可靠性。

　　高海拔環境下設備散熱困難：高海拔地區的氣溫較低，空氣稀薄，導致散熱困難。特高壓變壓器的局部放電試驗需要長時間運行，設備散熱能力的不足可能導致設備過熱、損壞甚至試驗中斷。因此，需要對設備的散熱系統進行優化設計，提高散熱效率，保證試驗的順利進行。

　　高海拔地區電力供應不穩定：高海拔地區的電力供應可能存在不穩定的情況，如電壓波動、頻率波動等，這可能對特高壓變壓器的局部放電試驗造成干擾或影響試驗結果的準確性。因此，需要采取相應的措施，如使用穩壓穩頻設備等，以確保試驗條件的穩定性。

　　研究攻克

　　武漢國電華美電氣設備有限公司攻克了高海拔地區特高壓變壓器試驗的技術難題。在高海拔地區，特高壓變壓器試驗面臨著氣候條件惡劣、氧氣稀薄等挑戰，需要解決以下幾個關鍵技術難題：

　　絕緣能力：高海拔地區的氧氣稀薄，使得絕緣能力下降，容易引發放電事故。為解決這一問題，公司研發了高強度絕緣材料，并對變壓器進行了優化設計，勵磁變壓器高壓復合套管、高壓電抗器里外涂層處理、采用充氣式高壓均壓環通過特殊處理，提高了其絕緣能力。

　　散熱問題：高海拔地區的氣溫低，散熱條件差，容易導致變壓器過熱。為解決這一問題，公司采用了先進的內循環散熱及氣隙技術，增加了結構性散熱面積，并加強了防渦流特別設計，確保變壓器在高海拔地區正常運行。

　　電磁兼容性：高海拔地區的電磁環境復雜，容易干擾變壓器的正常工作。為解決這一問題，公司進行了電磁兼容性測試，優化了變壓器的電磁設計，高、中、低頻隔離濾波屏蔽處理，提高了其抗干擾能力。

　　通過攻克以上技術難題，武漢國電華美電氣設備有限公司成功研發了適用于3500米高海拔地區的1000kV特高壓變壓器感應耐壓及局放試驗裝置，創下了世界先例。







　　評審會議

　　四川電科院1000千伏甘孜站變壓器局放試驗?zāi)芰彶闀?huì)議是由四川電科院組織,武漢國電華美電氣設備有限公司作為東道主承辦，國家電網有限公司特高壓建設分公司、國網電力科學研究院、湖北電力科學研究院、北京電力科學研究院，四川電力科學研究院，重慶電力科學研究院，河南電力科學研究院、河北電力科學研究院的，旨在對甘孜站變壓器局放試驗?zāi)芰M(jìn)行評估和審查的會議。

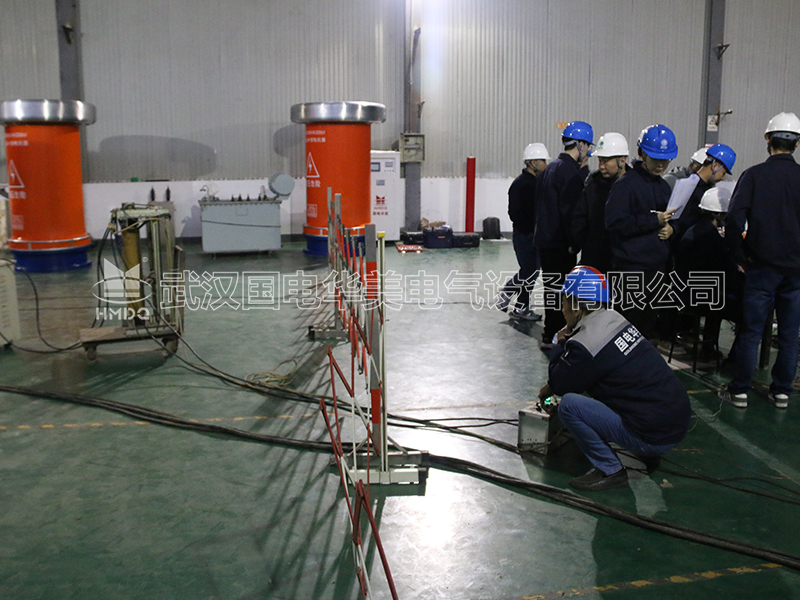

　　電科院專家組對國電華美1000kV特高壓變壓器感應耐壓及局放試驗裝置進行檢查和評估，以確定其是否符合相關標準和要求。審查的內容包括設備的準確度、精度和可靠性，試驗方法的科學性和合理性，以及試驗結果的準確性和可靠性等方面的全方位驗證。

　　經全面檢查國電華美1000kV特高壓變壓器感應耐壓及局放試驗裝置完全滿足各項技術指標，得到了與會專家組成員的一致認可和好評。

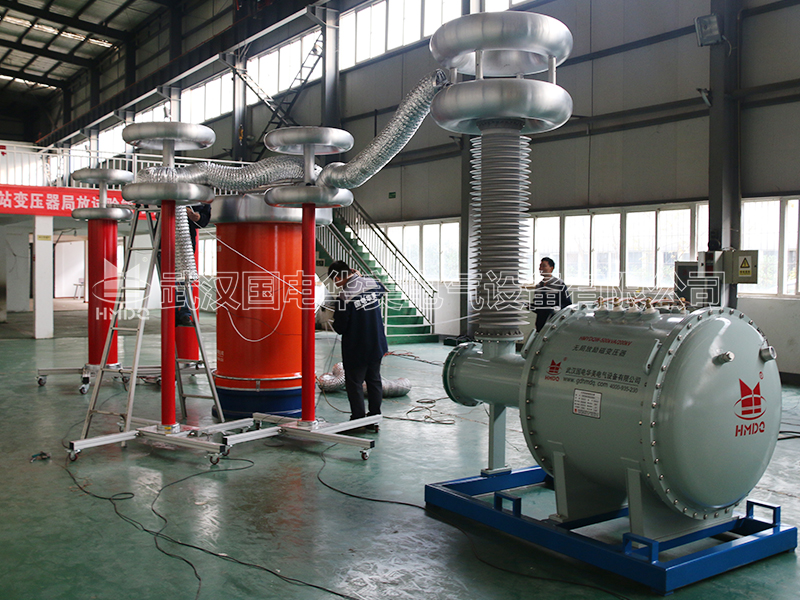

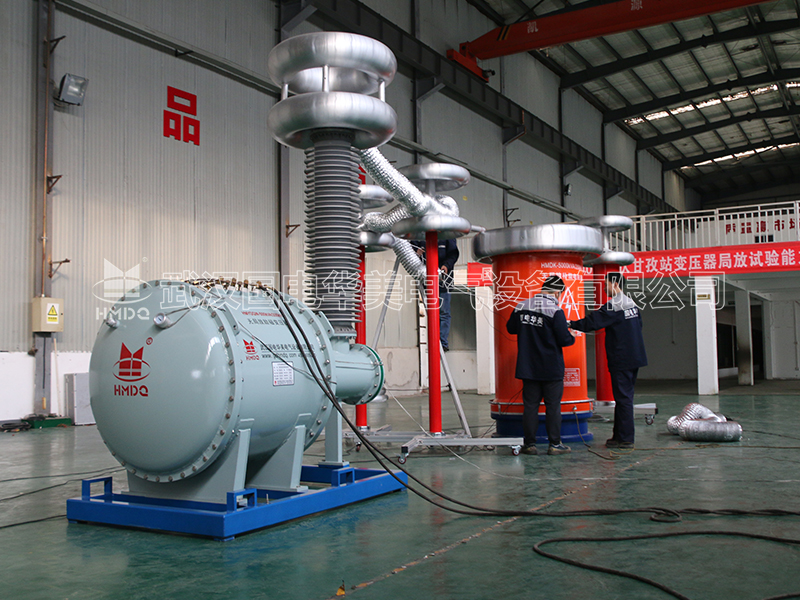

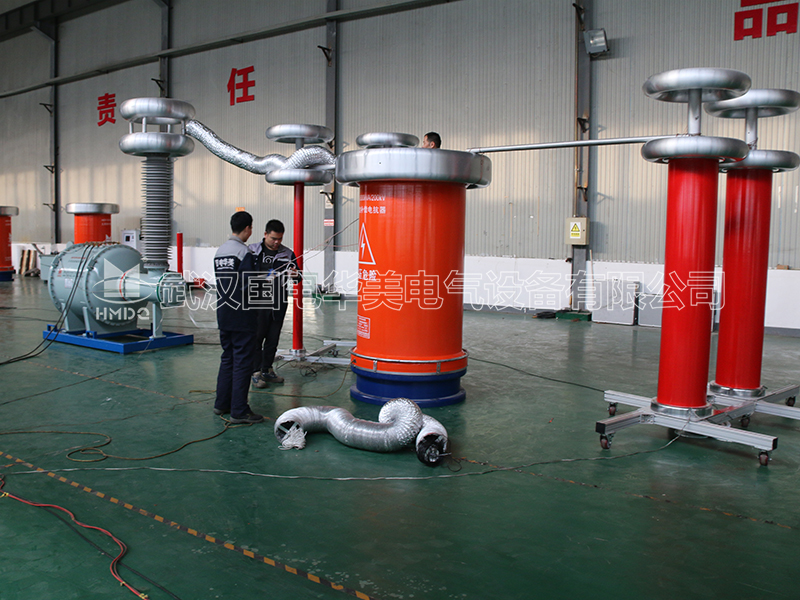

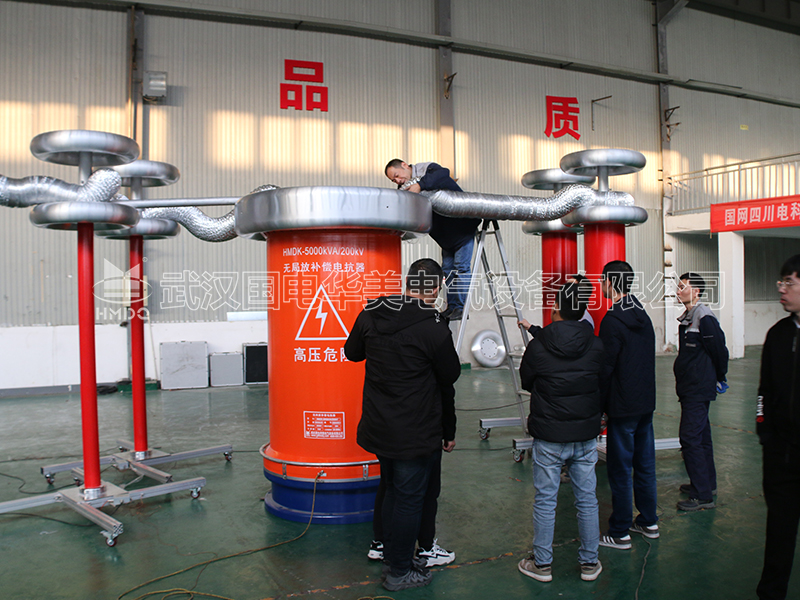

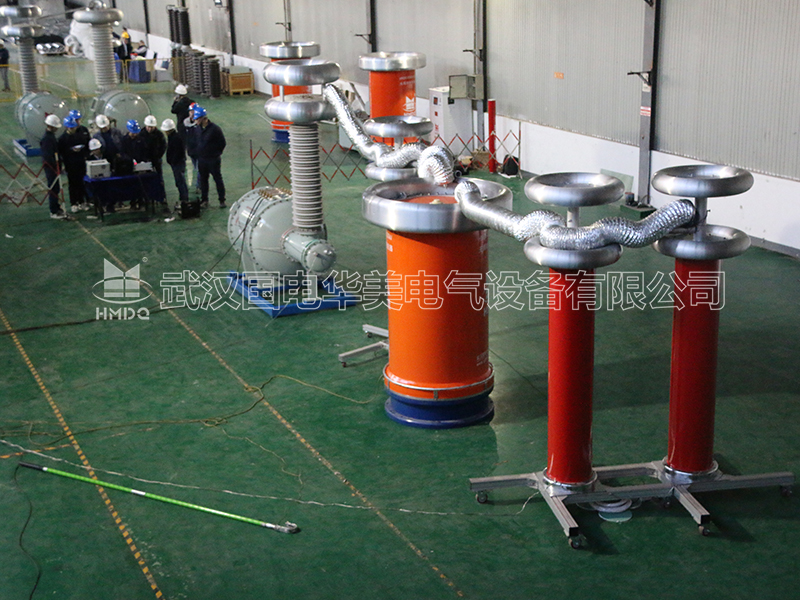

　　設備展示

　　HMCXZW-900kVA/200kV變壓器感應耐壓及局放試驗裝置配置清單：

　　無局放變頻電源HMFP—450kW 2套
　　無局放電源控制箱3臺
　　無局放勵磁變壓器HMYDQW-500kVA/200kV 2臺
　　無局放補償電抗器HMDK-5000kVA/200kV 3臺
　　無局放電容分壓器HMFRCW-200kV/500pF 2套
　　無局放耦合電容器HMFRCW-200kV/20000pF
　　多功能峰值電壓表HM2 2只
　　局放超聲測量主機HMPD-9102 1臺
　　局放超聲聯合定位裝置1臺

　　HMCXZW-1000kVA/250kV變壓器感應耐壓及局放試驗裝置配置清單：

　　無局放變頻電源CHXB-50kW/350V 1臺
　　控制箱2臺
　　無局放激勵變壓器HMJLB-50kVA/10kV*2 1臺
　　無局放高壓電抗器HMDK-500kVA/250kV 2臺
　　無局放電容分壓器HMFRCW-250kV/500pF 1臺
　　無局放耦合電容HMFRCW-250kV/5000pF 2臺
