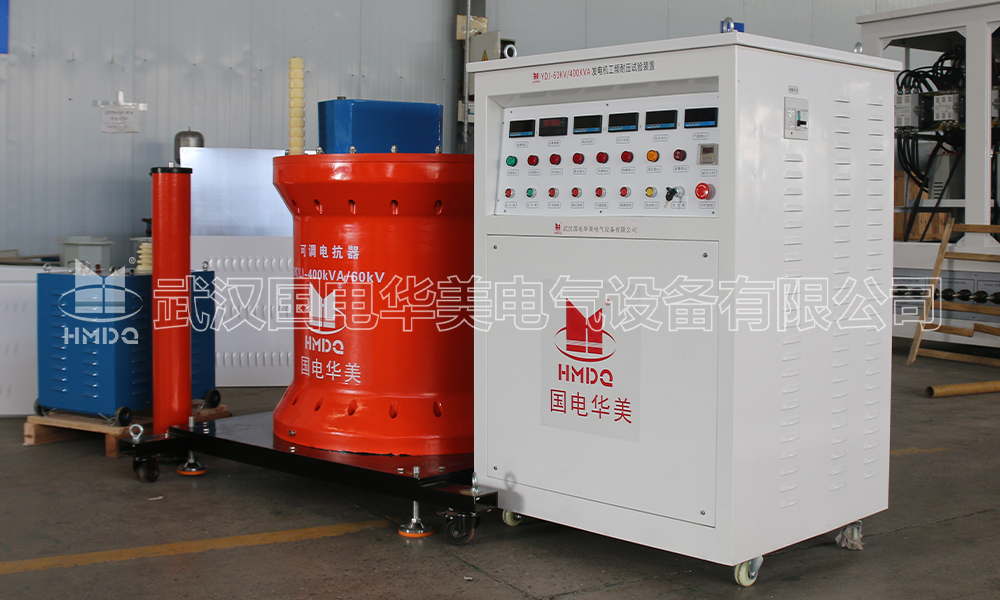

調感式串聯諧振試驗裝置
發布時間：2025-02-10 16:18:16
調感式串聯諧振試驗裝置的基本工作原理是基于串聯諧振電路的特性。在一個理想的串聯諧振電路中，當電抗器（L）和試品電容（C）的阻抗相等時，電路達到諧振狀態。此時，電路中的電流最大，而電壓分布則主要集中在電抗器和試品之間。這種狀態下，電源僅需提供最小的能量即可維持電流流動，從而有效減少了對電源容量的要求。
與調頻式串聯諧振不同，調感式系統通過改變電感值來調整諧振頻率，而不是改變電源頻率。這意味著，在進行耐壓試驗時，如果被測設備的電容固定，則可以通過調節電抗器的電感量來實現諧振條件。這使得調感式系統在處理具有較大電容的試品時特別有效，例如在水力發電機組的耐壓試驗中。
系統組成
一個典型的調感式串聯諧振試驗裝置通常包括以下幾個關鍵組件：
調感式串聯諧振試驗裝置相比傳統工頻耐壓試驗方法具有顯著的優勢：
考慮一個具體應用場景——對一座新建水電站的發電機組進行交流耐壓試驗。發電機組作為大容量電氣設備，其內部包含大量的絕緣材料和復雜的電氣連接，因此需要精確且可靠的耐壓試驗方案。采用調感式串聯諧振試驗裝置，可以根據發電機的具體參數靈活設置電感值，從而準確地找到諧振點。在整個過程中，技術人員只需關注電感調節，而不必?fù)?dān)心因頻率變化帶來的額外復雜性。
此外，在實際操作中，為了保證試驗的成功率和安全性，必須嚴格按照制造商提供的指導手冊執行每一步驟。例如，在啟動前應仔細檢查所有連接是否牢固，確認接地良好；運行期間要密切監視各項指標，及時處理可能出現的問題。
結論
綜上所述，調感式串聯諧振試驗裝置憑借其獨特的工作機制和卓越的應用性能，在現代電氣工程領域占據了一席之地。它不僅提高了耐壓試驗的精度和效率，還大大降低了操作難度和風險。隨著技術的不斷進步，我們有理由相信，未來這類設備將會更加智能化、便捷化，為電力系統的穩定運行保駕護航。
與調頻式串聯諧振不同，調感式系統通過改變電感值來調整諧振頻率，而不是改變電源頻率。這意味著，在進行耐壓試驗時，如果被測設備的電容固定，則可以通過調節電抗器的電感量來實現諧振條件。這使得調感式系統在處理具有較大電容的試品時特別有效，例如在水力發電機組的耐壓試驗中。
系統組成
一個典型的調感式串聯諧振試驗裝置通常包括以下幾個關鍵組件：
- 變頻電源：為整個系統提供可調節頻率的交流電源。
- 勵磁變壓器：用于提升電壓等級，并將其應用于串聯諧振回路。
- 電抗器：通過調整其電感值來控制諧振頻率，以適應不同的試品電容。
- 電容分壓器：測量并監控施加于試品上的電壓，確保安全操作。
- 這些組件共同工作，形成一個完整的試驗平臺，能夠滿足各種規格容量電氣設備的工頻交流耐壓試驗需求。
調感式串聯諧振試驗裝置相比傳統工頻耐壓試驗方法具有顯著的優勢：
- 靈活性高：由于采用了可調電感設計，該裝置能夠適應不同電容值的試品，無需頻繁更換硬件配置。
- 安全性好：系統配備了過電壓、過電流保護功能，可以自動記錄閃絡事件，保障了操作人員的安全。
- 效率提升：利用串聯諧振效應，可以在較低的輸入功率下獲得所需的高輸出電壓，極大地節省了能源消耗。
- 便攜性強：相較于傳統的笨重設備，調感式串聯諧振裝置體積更小，重量更輕，便于運輸至現場使用。
考慮一個具體應用場景——對一座新建水電站的發電機組進行交流耐壓試驗。發電機組作為大容量電氣設備，其內部包含大量的絕緣材料和復雜的電氣連接，因此需要精確且可靠的耐壓試驗方案。采用調感式串聯諧振試驗裝置，可以根據發電機的具體參數靈活設置電感值，從而準確地找到諧振點。在整個過程中，技術人員只需關注電感調節，而不必?fù)?dān)心因頻率變化帶來的額外復雜性。
此外，在實際操作中，為了保證試驗的成功率和安全性，必須嚴格按照制造商提供的指導手冊執行每一步驟。例如，在啟動前應仔細檢查所有連接是否牢固，確認接地良好；運行期間要密切監視各項指標，及時處理可能出現的問題。
結論
綜上所述，調感式串聯諧振試驗裝置憑借其獨特的工作機制和卓越的應用性能，在現代電氣工程領域占據了一席之地。它不僅提高了耐壓試驗的精度和效率，還大大降低了操作難度和風險。隨著技術的不斷進步，我們有理由相信，未來這類設備將會更加智能化、便捷化，為電力系統的穩定運行保駕護航。
