變頻串聯諧振試驗裝置找出諧振點的原理

發布時間：2024-09-09 16:46:22

　　變頻串聯諧振試驗裝置廣泛應用于高壓設備的檢測與驗證中，其主要功能是通過調節頻率來實現諧振，以檢驗設備的性能及絕緣特性。諧振現象的產生與電路元件之間的相互作用密不可分，深入理解其原理對于有效利用該裝置至關重要。

　　一、諧振的基本原理
　　諧振是在特定頻率下，電路中的電感和電容元件產生的反應彼此抵消的現象。當一個電路中的電感（L）和電容（C）以串聯方式連接時，它們的諧振頻率（f?）可以通過公式計算得出：

　　在諧振點，電路的阻抗達到最小值，電流達到最大值。這一特性使得在諧振頻率下，電路對外界電源的響應極為敏感。

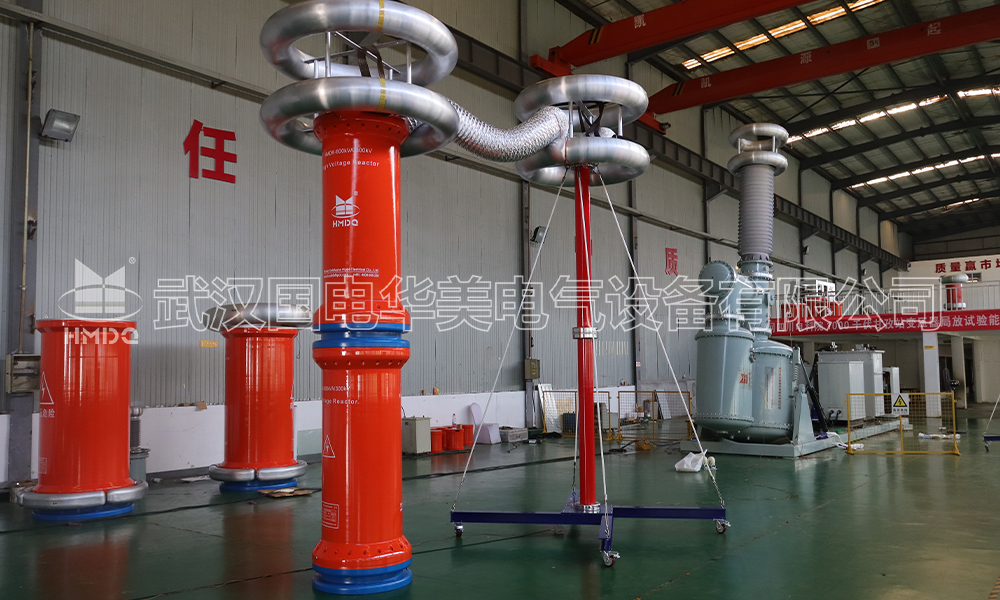

　　二、變頻技術的應用
　　變頻串聯諧振試驗裝置主要依靠變頻器生成可調頻率的交流電。在試驗過程中，操作人員可以通過變頻器逐步調整頻率，直至達到諧振點。在此過程中，裝置的電流表和電壓表可實時監測電路內的電壓與電流變化。
　　當頻率逐漸接近諧振頻率時，電路的阻抗會顯著下降，導致電流值迅速上升。當電流達到最大值時，表明該頻率已接近或達到了諧振點。此時，把頻率標定為諧振頻率，即為測試所需的諧振點。
　　三、諧振點的識別與分析
　　在檢測高壓設備的絕緣性能時，找到正確的諧振點至關重要。通過掃描頻率，記錄不同頻率下的電流和電壓值，繪制頻率-電流曲線圖，操作人員可以清晰地觀察到諧振現象及相應的諧振頻率。此外，通過分析諧振點附近的曲線變化，可以進一步判斷設備的實際性能狀況。
　　1.諧振點的特征
　　在諧振點附近，電流與頻率之間的關系呈現出顯著的非線性特征。隨著頻率的微小變化，電流可能會發生較大幅度的波動，這種敏感性使得利用變頻串聯諧振裝置定位諧振點具有較高的精度。
　　2.注意事項
　　在進行諧振試驗時，必須注意安全問題。因?yàn)樵谥C振狀態下，電流可能會高于設備的正常承受范圍，因此應采取必要的屏蔽和保護措施，避免發生意外事故。
　　四、結論
　　變頻串聯諧振試驗裝置通過調節頻率來尋找諧振點，利用電感和電容之間的相互作用實現諧振現象。其原理及方法不僅能夠有效檢驗高壓設備的性能，還能為設備的維護和安全運行提供有效的數據支持。伴隨著科技的發展，未來的諧振試驗技術將更加完善，有望在高壓試驗領域發揮更為重要的作用。
