開關柜局部放電模擬試驗裝置
發布時間：2024-07-23 16:25:48
開關柜局部放電模擬試驗裝置
開關柜局部放電模擬試驗裝置主要用于模擬開關柜內部的各種局部放電故障，以便進行研究和測試。以下是對該裝置的詳細介紹：
耦合電容器：用于將高壓電源與放電模型耦合，傳遞放電信號。其額定電壓和額定電容量需根據試驗要求進行選擇。
放電模型：模擬開關柜內部可能發生的各種局部放電類型，如尖端放電模型、懸浮放電模型、氣隙放電模型等。這些模型通常根據實體開關柜設計，以真實模擬內部放電現象。
控制系統：包括控制器、控制盒等，用于控制試驗過程、監測放電信號并記錄試驗數據?？刂葡到y(tǒng)通常具有直觀的操作界面和豐富的功能，如放電類型選擇、放電強度控制、波形顯示等。
故障模擬全面：可模擬開關柜尖端、懸浮、氣隙、顆粒等多種放電類型，且多種放電可復合產生。
放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。
檢測多樣化：為脈沖電流、特高頻、超聲波、暫態地電壓等技術檢測提供試驗平臺。
計量傳遞：內建脈沖電流法相關耦合、校驗單元，可同步檢測實驗裝置的局放水平，作為儀器考核的依據。
可視化：內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
操作便捷：各類故障的產生及消失，可在裝置外直接調控。
安全可靠：升壓設備內置，高壓與外界隔離，操作安全可靠。
開關柜局部放電模擬試驗裝置主要用于模擬開關柜內部的各種局部放電故障，以便進行研究和測試。以下是對該裝置的詳細介紹：
一、裝置概述

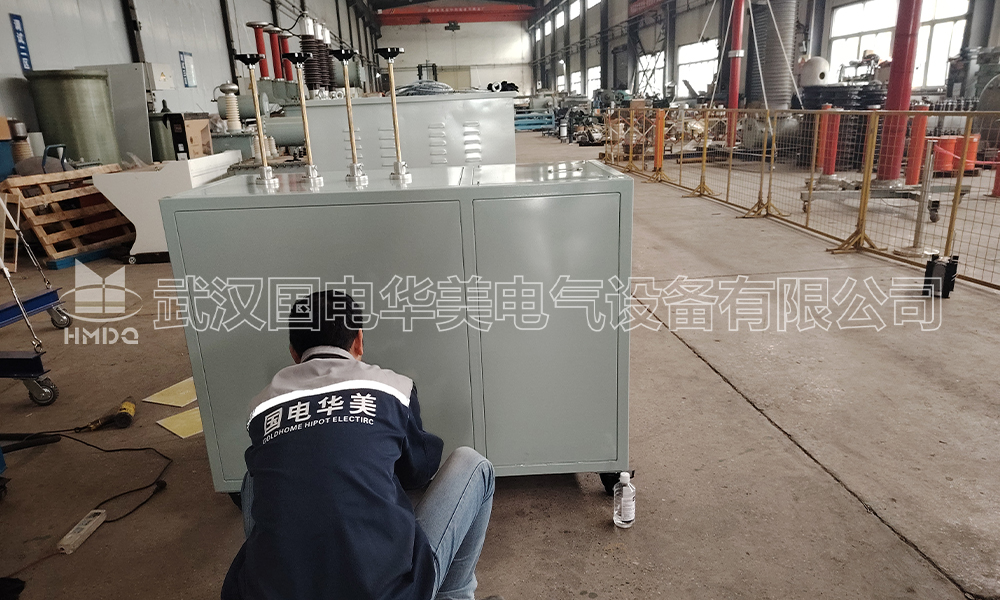

開關柜局部放電模擬試驗裝置是一種用于模擬開關柜內部局部放電現象的設備。通過模擬不同的放電類型（如尖端放電、懸浮放電、氣隙放電、顆粒放電等），可以評估開關柜的絕緣性能和可靠性。該裝置通常包括高壓變壓器、耦合電容器、放電模型、控制系統等組成部分。二、主要組成部分
高壓變壓器：提供試驗所需的高壓電源，通常具有無局部放電特性，以確保試驗結果的準確性。其輸入電壓一般為220V，輸出電壓可達0~30kV或更高，具體取決于試驗需求。耦合電容器：用于將高壓電源與放電模型耦合，傳遞放電信號。其額定電壓和額定電容量需根據試驗要求進行選擇。
放電模型：模擬開關柜內部可能發生的各種局部放電類型，如尖端放電模型、懸浮放電模型、氣隙放電模型等。這些模型通常根據實體開關柜設計，以真實模擬內部放電現象。
控制系統：包括控制器、控制盒等，用于控制試驗過程、監測放電信號并記錄試驗數據?？刂葡到y(tǒng)通常具有直觀的操作界面和豐富的功能，如放電類型選擇、放電強度控制、波形顯示等。
三、功能特點
真實性好：按實體開關柜設計，真實模擬開關柜內部的各種局放故障。故障模擬全面：可模擬開關柜尖端、懸浮、氣隙、顆粒等多種放電類型，且多種放電可復合產生。
放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。
檢測多樣化：為脈沖電流、特高頻、超聲波、暫態地電壓等技術檢測提供試驗平臺。
計量傳遞：內建脈沖電流法相關耦合、校驗單元，可同步檢測實驗裝置的局放水平，作為儀器考核的依據。
可視化：內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
操作便捷：各類故障的產生及消失，可在裝置外直接調控。
安全可靠：升壓設備內置，高壓與外界隔離，操作安全可靠。
四、應用場景
開關柜局部放電模擬試驗裝置廣泛應用于電力、能源、制造等行業，特別是在電力設備制造、維護、檢測等領域。通過該裝置進行模擬試驗，可以評估開關柜的絕緣性能、預測潛在故障、提高設備運行的可靠性和安全性。五、總結
開關柜局部放電模擬試驗裝置是一種功能強大、操作便捷的測試設備，能夠真實模擬開關柜內部的各種局部放電現象。通過該裝置進行模擬試驗，可以為電力設備的研發、制造、維護提供有力支持，確保設備的正常運行和電網的安全穩定。相關新聞
